公制螺纹M型系列

产品材质:接头主体部位采用黄铜镀镍制成，夹紧件采用尼龙塑料（PA)制成，

密封件和O型密封圈均采用丁腈橡胶（ NBR）制成。

产品认证:IP68、ISO9000、TUV。

防护等级:在规定的卡口范围内，并使用O型密封圈旋紧迫紧头，达到IP68-10巴压力。颜色种类:金属色

工作温度:静态:-40℃到100℃，短时间达120℃。动态:-20℃到80℃，短时间达100℃

螺纹长度:短螺纹适合用于薄型机板的开孔或附有内螺纹的设备上，长螺纹适合接合厚型机板。螺纹加长型可定制。

产品特性:配合迫紧头装配省时便利，夹紧电缆范围大、抗拉力强、可防水、防尘、抗盐、耐酸碱、酒精、油脂及一般溶剂。

使用方法:金属电缆防水接头是电缆的配套产品，接头可将电缆锁紧，另一端可接入设备箱体上，也可以根据选用螺纹接入进出口为内螺纹的电动设备上。

备注:可根据客户实际需要，特别定制。需要订购时欢迎来电咨询。

金属电缆防水接头 -- 公制螺纹M型系列

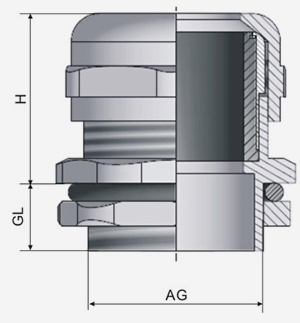

产品编号	螺纹规格AG	适用电缆(mm)	螺纹外径(mm)	机板口径(mm)	螺纹长度GL(mm)	接合长度H(mm)	扳手径 (mm)
JX-M8	M8*1	5.5-2	8	8-8.2	5	16	12
JX-M10	M10*1	6.5-3	10	10-10.2	7	19	14
JX-M12	M12*1.5	6.5-3	12	12-12.2	7	19	14
JX-M14	M14*1.5	8-4	14	14-14.2	7	19	17
JX-M16	M16*1.5	8-4	16	16-16.2	8	20	18
JX-M18	M18*1.5	10-5	18	18-18.2	8	21	20
JX-M20	M20*1.5	12-6	20	20-20.2	8	22	22
JX-M22	M22*1.5	14-10	22	22-22.2	8	23	24
JX-M24	M24*1.5	14-10	24	24-24.2	9	25	24/27
JX-M25A	M25*1.5	14-10	25	25-25.2	9	25	24/27
JX-M25B	M25*1.5	16-8	25	25-25.2	9	27	27
JX-M25C	M25*1.5	18-13	25	25-25.2	9	27	30
JX-M27A	M27*1.5	18-13	27	27-27.2	9	27	30
JX-M27B	M27*2	18-13	27	27-27.2	9	27	30
JX-M28A	M28*1.5	18-13	28	28-28.2	9	27	30
JX-M28B	M28*2	18-13	28	28-28.2	9	27	30
JX-M30A	M30*1.5	18-13	30	30-30.2	9	29	30/35
JX-M30B	M30*2	18-13	30	30-30.2	9	29	30/35
JX-M32A	M32*1.5	22-15	32	32-32.2	10	29	35
JX-M32B	M32*1.5	20-16	32	32-32.2	10	29	35
JX-M32C	M32*2	22-15	32	32-32.2	10	29	35
JX-M33A	M33*1.5	22-15	33	33-33.2	10	29	35
JX-M33B	M33*2	22-15	33	33-33.2	10	29	35
JX-M36A	M36*1.5	25-18	36	36-36.2	10	31	40
JX-M36B	M36*2	25-18	36	36-36.2	10	31	40
JX-M37A	M37*1.5	25-18	37	37-37.2	10	31	40
JX-M37B	M37*2	25-18	37	37-37.2	10	31	40
JX-M40A	M40*1.5	25-18	40	40-40.2	11	31	40/45
JX-M40B	M40*2	25-18	40	40-40.2	11	31	40/45
JX-M40C	M40*1.5	30-22	40	40-40.2	11	35	45
JX-M40D	M40*2	30-22	40	40-40.2	11	35	45
JX-M42A	M42*1.5	30-22	42	42-42.2	11	35	45
JX-M42B	M42*2	30-22	42	42-42.2	11	35	45
JX-M47A	M47*1.5	33-25	47	47-47.2	11	37	50
JX-M47B	M47*2	33-25	47	47-47.2	11	37	50
JX-M48A	M48*1.5	33-25	48	48-48.2	11	37	50
JX-M48B	M48*2	33-25	48	48-48.2	11	37	50
JX-M50A	M50*1.5	38-32	50	50-50.2	12	37	50/55
JX-M50B	M50*2	38-32	50	50-50.2	12	37	50/55
JX-M54A	M54*1.5	38-32	54	54-54.2	12	38	57
JX-M54B	M54*2	38-32	54	54-54.2	12	38	57
JX-M56A	M56*1.5	38-32	56	56-56.2	12	38	57/59
JX-M56B	M56*2	38-32	56	56-56.2	12	38	57/59
JX-M60A	M60*1.5	44-37	60	60-60.2	13	38	65
JX-M60B	M60*2	44-37	60	60-60.2	13	38	65
JX-M63A	M63*1.5	44-37	63	63-63.2	13	38	65/68
JX-M63B	M63*2	44-37	63	63-63.2	13	38	65/68
JX-M64A	M64*1.5	44-37	64	64-64.2	13	38	65/68
JX-M64B	M64*2	44-37	64	64-64.2	13	38	65/68
JX-M72	M72*2	52-42	72	72-72.2	15	42	77
JX-M75	M75*2	52-42	75	75-75.2	15	42	77
JX-M80	M80*2	62-55	80	80-80.2	15	45	88
JX-M88	M88*2	70-65	88	88-88.2	15	45	94
JX-M100	M100*2	84-78	100	100-100.2	15	45
