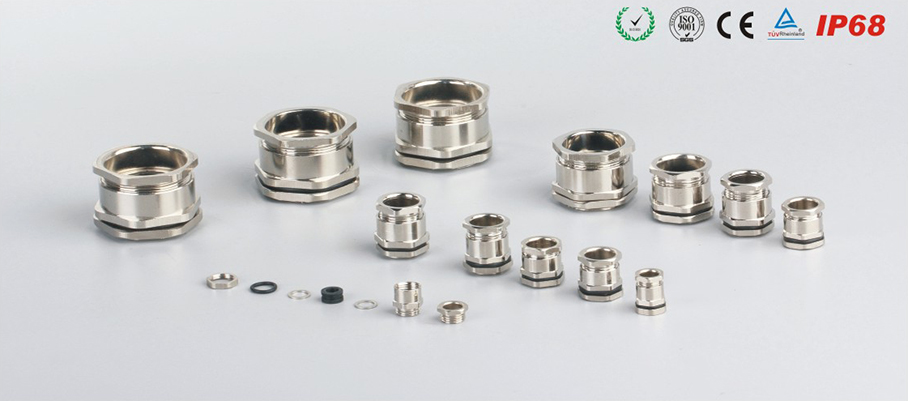

单压缩式填料函 德制螺纹PG型系列


产品说明
单压缩式黄铜电缆接头适用于非铠装电缆,保护并给非铠装电缆以及电缆接头之间提供了电气连贯性。另外,在电缆的外护套上提供了一个密封件,从而确保电缆护套不会受到损坏。这些产品同样适用于室内和室外工程,不会受任何气候影响,并可达到防水效果。

规格参数

产品编号 适用范围
(mm)
螺纹外径
(mm)
螺纹长度
GL (mm)
接合长度(mm) 扳手
径(mm)
JX-PG7 5-7 12.5 5 16.5 14/15
JX-PG9 6-12 15.2 6.2 17.5 18/18
JX-PG11 11-5 18.6 6.5 17.5 20/21
JX-PG13.5 14-18 20.4 7.5 20.5 22/23
JX-PG16 17-23 22.5 8 22.2 24/25
JX-PG21 22-27 28.3 8 23.5 30/32
JX-PG29 26-33 37 8 25.5 40/41
JX-PG36 32-41 47 10 29 50/52
JX-PG42 40-49 54 11 33 57/57
JX-PG48 48-57 59.3 12 34 64/64
