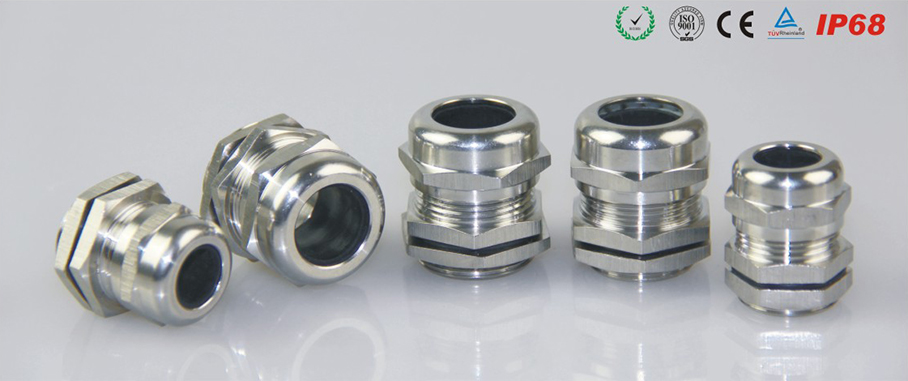

不锈钢管制螺纹G型系列


产品介绍:
螺牙规格:管制 G型
产品材质:接头主体部位采用不锈钢304/316制成,夹紧件采用尼龙塑料(PA)制成,密封件和O型密封圈均采用丁腈橡胶(NBR)制成。
产品认证:欧洲CE认证、欧洲ROHS认证
防护等级:在规定的卡口范围内,并使用O型密封圈旋紧迫紧头,达到IP68-10巴压力。
工作温度:静态:-40℃到100℃,短时间达120℃。动态:-20℃到80℃,短时间达100℃
螺纹长度: 短螺纹适合用于薄型机板的开孔或附有内螺纹的设备上,长螺纹适合接合厚型机板。螺纹加长型可定制。
产品特性:夹紧电缆范围大、抗拉力强、可防水、防尘、抗盐、耐酸碱、酒精、油脂及一般溶剂。
使用方法: 金属电缆防水接头是电缆的配套产品,接头可将电缆锁紧,另一端可接入设备箱体上,也可以根据选用螺纹接入进出口为内螺纹的电动设备上。
更多选择:可根据客户实际需要,特别定制。需要订购时欢迎来电咨询。

不锈钢电缆防水接头德制螺纹G型

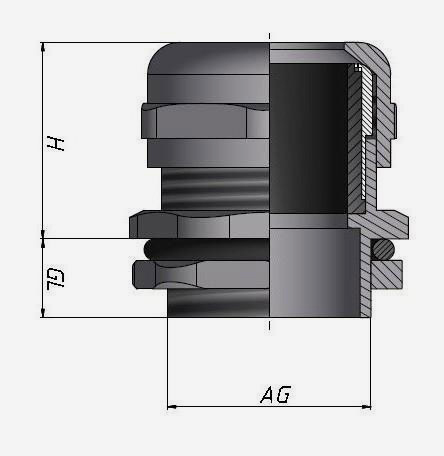

产品编号 螺纹规格 AG 适用电缆(mm) 螺纹外径(mm) 机板口径(mm) 螺纹长度 GL(mm) 接合长度H(mm) 扳手直径(mm) 包装(个/袋)
JX-SS48 G1/4 6.5-3 13.1 19 10 19 14 100
JX-SS49 G3/8 8-4 16.6 19 15 19 18 100
JX-SS50 G1/2 12-6 20.9 14 15 22 22 100
JX-SS51 G3/4 18-13 26.4 14 15 25 30 50
JX-SS52 G1 25-18 33.2 11 15 29 40 20
JX-SS53 G1-1/4 33-25 41.9 11 15 35 50 12
JX-SS54 G1-1/2 38-32 47.8 11 15 37 57 9
JX-SS55 G2 44-37 59.6 11 15 38 65 6
JX-SS56 G2-1/2 52-42 75.1 11 20 38 77 4
JX-SS57 G3 70-65 87.8 11 20 48 94 2
